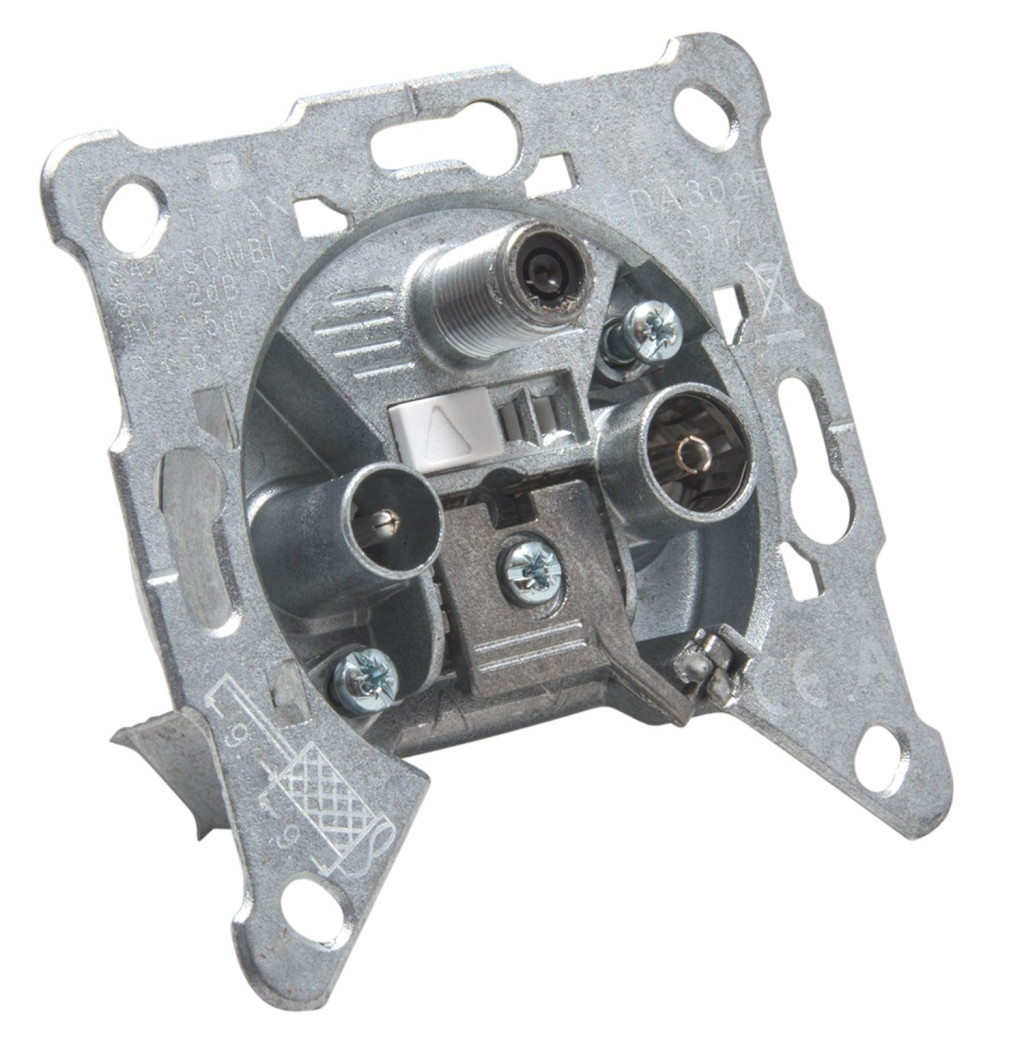

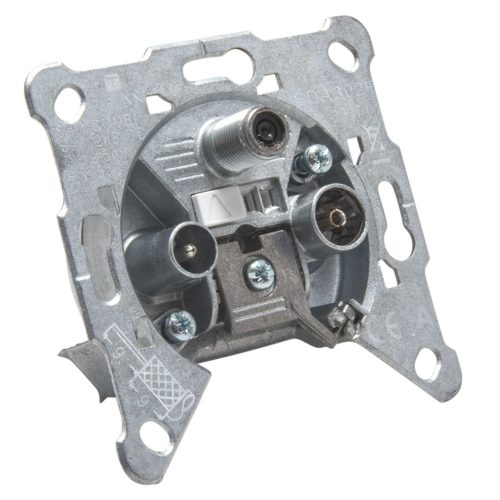

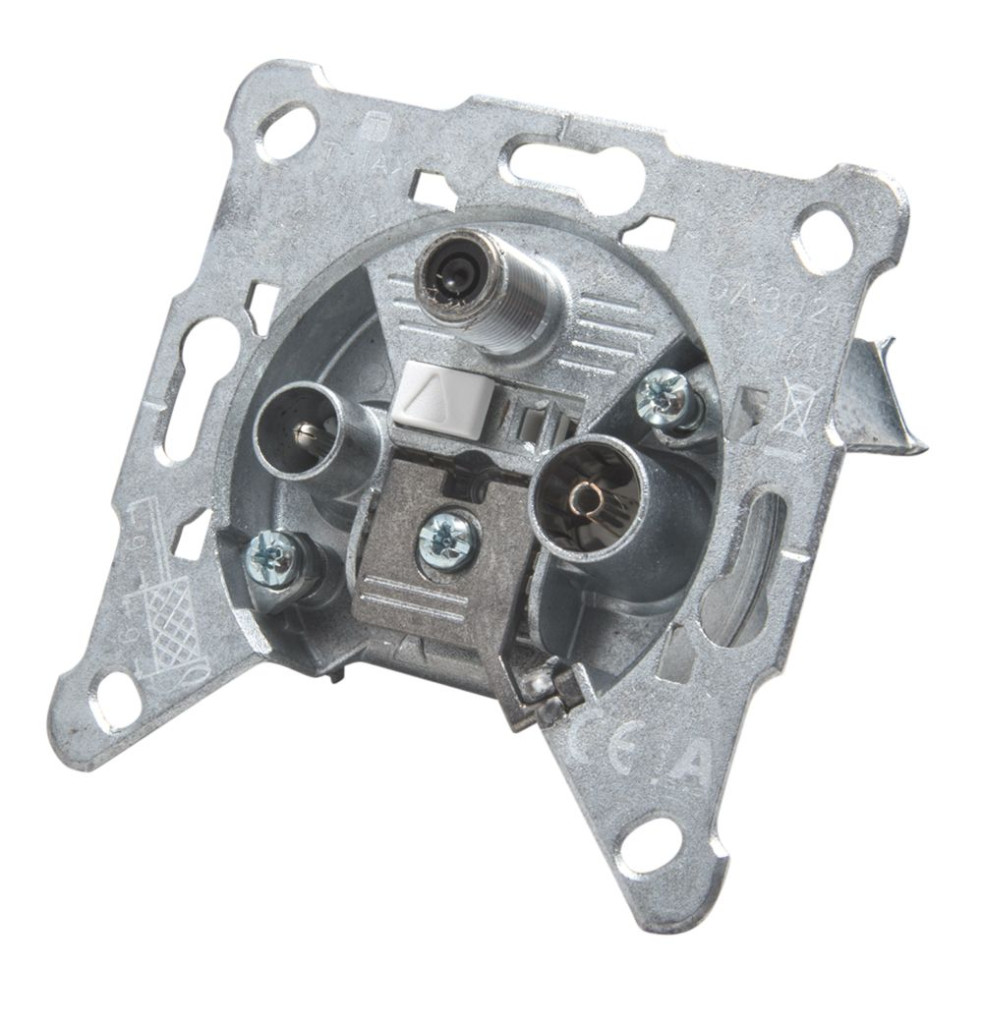

Triax EDA302F TV/Sat konnektor

Termékleírás:
3-as Sat+Földi TV aljzat, távtápl. EDA 3022 SAT szűrős aljzat. Speciális SAT antenna aljzat IF szétosztó hálózathoz. (multi- kapcsolós rendszerekhez) továbbá egyedi műholdas rendszerekhez. F- csatlakozás (SAT) és IEC csatlakozás (DVB-T). A frekvenciasávok szétosztása a szűrők segítségével. Költséghatékony.

Műszaki adatok

RENDELÉSI INFORMÁCIÓ
EAN szám: 5702663061217

ÁRNYÉKOLÁS
Árnyékolás adat @ 30-300 MHz: ≥ 95.0 dB
Árnyékolás adat @ 300-470 MHz: ≥ 90.0 dB
Árnyékolás adat @ 470-1000 MHz: ≥ 85.0 dB
Árnyékolás adat @ 1000...2400 MHz: ≥ 65.0 dB

KARAKTERISZTIKA
Típus: EDA
Aljzatok Type: Végponti

FREKVENCIASÁV
Frekvencia sáv FM: 5...118 MHz
Frekvencia sáv TV: 5...862 MHz
Frekvencia sáv SAT: 950...2150 (2400) MHz

VESZTESÉG
Átmenő csillapítás IN-FM: 6.5 dB
Átmenő csillapítás IN-TV: 2.5 dB
Átmenő csillapítás IN-SAT: 2.0 dB

IZOLÁCIÓ
Izoláció FM-SAT: 30.0 dB
Izoláció TV-SAT: >20.0 dB
Izoláció TV-FM: 20.0 dB

REFLEXIÓS CSILLAPÍTÁS
Reflexiós csillapítás BE: 10.0 dB
Reflexiós csillapítás FM: 10.0 dB
Reflexiós csillapítás SAT: 9.0 dB
Reflexiós csillapítás TV: 12.0 dB

ELEKTROMOS JELLEMZŐK
Impedancia: 75 Ω

TECHNIKAI ADATOK
Tanusítvány: EN 50 083-1, EN 50 083-2, EN 50 083-4
Árnyékolás hatékonysága: EN50083-2 (Class A+10dB)
DC Továbbadás TV: NINCS
DC Továbbadás FM: NINCS
DC Továbbadás SAT: Igen (max. 24VDC / 0.5A)
MTBF (a meghibásodások között átlagosan eltelt idő): >1.000.000 órával
Működési hőmérséklet: -25...55 °C
Hőmérséklet - tárolási: -25...55 °C

CSATLAKOZÓK
Csatlakozó FM: IEC-hüvely
Csatlakozó TV: IEC-dugó
Csatlakozó SAT: F-hüvely
Használható kábel átmérő - Inner Conductor: 0.58...1.15
Használható kábel átmérő - Belső vezető F-hüvely: 0.6...1.13
Használható kábel átmérő - Outer Conductor: 3.7...5.8
Használható kábel átmérő - Jacket: 4.5...7.2

FIZIKAI TULAJDONSÁGOK
Tensile Strength - Inner Conductor 1 (Ø): > 25 @ 0.75mm N/mm2
Tensile Strength - Inner Conductor 2 (Ø): > 50 @ 1.13mm N/mm2
Anyag: Cink öntvény
Csomagolás magasság: 0,400 m
Csomagolás szélesség: 0,700 m
Csomagolás mélység: 0,700 m
Csomagolási méret: 0,196 m3
Nettó súly: 0,104 kg
Csomagoló anyag súly: 0,008 kg
Teljes súly: 0,112 kg
